Tableros Comando

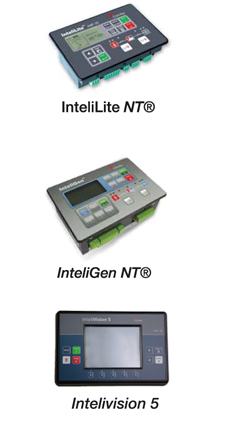

Central de comando digital InteliLite AMF 20/-AMF-25NT Unidad de constrol para transferencia automática

Descripcion

Unidad de control mioroprocesada especialmente diseñada para control de grupos electrógenos y programable para múltiples configuraciones. Display LCD de 128 x 64 píxeles con iluminación interna y múltiples pantallas para información y funciones de programación directa por teclado o vía PC con puerto RS 232. Alto rango de temperaturas de operación -30°C / 70°C, Grado de protección IP65.

ACCESORIOS DISPONIBLES

• Modulo de comunicación

SISTEMAS DE ENERGÍA ALTERNATIVA PARA APLICACIONES CRÍTICAS

• Unidad de control para transferencia y paralelo automático

• Retorno de red en transición cerrada.

• Peak Shaving (recorte de picos de consumo).

• Corte de energía programado en transición cerrada.

• Generación en horarios predeterminados (Horarios de punta) en transición cerrada.

• Sistemas de energía para grandes potencias –grupos electrógenos en paralelo.

TABLEROS DE CONMUTACIÓN

La serie de tableros de conmutación están diseñados para operar en conjunto con la central automática InteliLite AMF 20/ AMF 25NT

a- MÓDULO DE CONMUTACIÓN POR CONTACTORES

Contactores tripolares de capacidad adecuada a la potencia del grupo, equipados con sistema de enclavamiento mecánico y eléctrico entre sus bobinas de comando. Borneras accesibles para la conexión de potencia y comando de interfaz con la unidad lógica.

b- MÓDULO DE CONMUTACIÓN MOTORIZADO Este módulo será el encargado de conmutar lapotencia entre red y grupo al servicio. Coompuesto por un conmutador seccionador tripolar de tres posiciones.:


1.- Red a consumo /0.- Todo desconectado /

2.- Grupo a consumo

Accionado por un único motor con enclavamiento intrínseco y posibilidad de accionamiento manual mediante una manija extraible. Borneras accesibles para la conexión de potencia y comando de interfaz con la unidad lógica.

OPCIONALES

• Interruptores motorizados

• Sistemas tetrapolares

• Aplicaciones especiales
